Передвижная электролаборатория

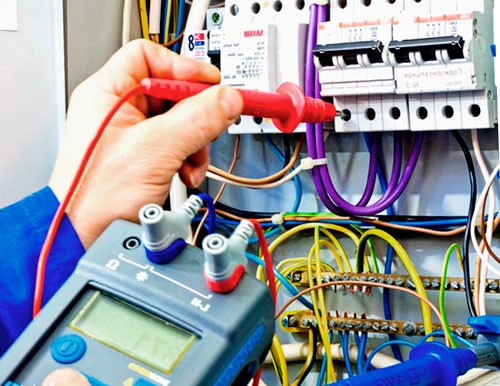

Измерение полного сопротивления петли «фаза-нуль» – это распространенный тип исследования кабельной линии. Выполняется он с целью выяснения предельного тока КЗ на исследуемой линии и для подтверждения правильного выбора защитного автомата.

Данный тип испытаний важен для всех организаций, которые устанавливают и используют кабельные линии и электрооборудование. Выполняются такие исследования в соответствии с графиком планово-предупредительных мероприятий и согласно предписанию контролирующих организаций. Периодичность их проведения зависит от типа здания и составляет:

  • для обычных объектов – офисов, жилых зданий, административных сооружений и пр. – минимум раз в 3 года;
  • для промышленных объектов, составляющих опасность для окружающей среды – минимально раз в год.

Замер петли «фаза-ноль» позволяет убедиться в надежности используемых автоматических выключателей и своевременно принять меры для недопущения аварий. Итоги проведенных замеров вносятся в протокол технического отчета и хранятся до дальнейших проверок. Это дает возможность сопоставить итоги испытаний в различные эксплуатационные периоды и принять необходимые меры для обеспечения безопасной эксплуатации и эффективной работы электрооборудования.

Изолирующие оболочки электропроводящих кабелей изготавливаются из разных материалов, но, к сожалению, все они в той или иной степени подвержены коррозии, воздействию температурных колебаний, разрушению под действием УФ-диапазона солнечного света и других неблагоприятных факторов. Чтобы не допустить аварий, связанных с ухудшением прочности кабельной изоляции, необходимо периодически проверять её целостность. Общепризнанной методикой для этого служит измерение сопротивления изоляции. В Оренбурге и других населённых пунктах региона эту услугу оказывает предприятиям и частным лицам электролаборатория ООО «МС-ГРУПП».

10 МОм – для высоковольтных кабелей (под напряжением выше 1 КВ);Замеры резистивности изоляции желательно выполнять при плюсовой температуре, в особенности если речь идёт о кабелях, проложенных под открытым небом. Для выполнения измерений используется специальное оборудование, называемое мегаомметром и состоящее из измерительной части (омметра либо мультиметра) и переносного источника постоянного напряжения. Измерение сопротивления изоляции (кабельной оболочки) выполняется при подаче на жилу кабеля напряжения постоянного тока величиной 2,5 КВ (для высоковольтных и низковольтных кабелей) либо 1 КВ (для кабелей контрольных и управляющих систем). Величина сопротивления изолирующей оболочки должна быть не меньше:

  • 0,5 МОм – для низковольтных проводов (под напряжением ниже 1 КВ);
  • 1 МОм - для кабелей управляющей и контрольной аппаратуры.

Каждый замер длится не менее минуты, так как на сопротивление кабеля могут оказывать влияние внешние факторы.

  1. Из проверяемой части здания либо с территории проверки выводятся люди, по периметру устанавливаются плакаты, предупреждающие о выполнении измерений.
  2. Участок электросети полностью обесточивается и отключается от остальной сети.
  3. Проверяется отсутствие остаточных напряжений, устанавливается заземление.
  4. На каждую жилу подаётся напряжение источника питания, после чего выполняются замеры между парами жил, между каждой жилой и нулевым кабелем, каждой жилой и заземлением, а также между нулём и заземлением.
  5. Все результаты заносятся в протокол испытаний.

Кроме кабелей, изоляция может испытываться на обмотках и бандажах оборудования постоянного тока, электрооборудовании лифтов и т.д. Обратитесь в ООО«МС-ГРУПП» и закажите  измерение сопротивления изоляции кабеля на вашем предприятии, в жилом комплексе, посёлке и т.д.

Наша организация выполняет работы на Трансформаторных Подстанциях:

  • Полная ревизия;
  • ППР;
  • Испытания вводных и отходящих кабелей;
  • Испытание шинного моста;
  • Испытание автоматических выключателей;
  • Измерение проходных контактов выключателей;
  • Техническое обслуживание;
  • Измерение сопротивления изоляции силовых трансформаторов;
  • Измерение сопротивления обмоток трансформаторов;
  • Измерение коэффициента трансформации трансформаторов;
  • Измерение коэффициента абсорбции трансформаторов;
  • Испытание трансформаторного масла;
  • Измерение сопротивления заземляющих устройств.

Большинство электрооборудования комплектуется специальными изоляторами. Эти материалы, особенно в оборудовании, работающем на предельных показателях тока, подвергаются огромным нагрузкам. Согласно технике безопасности, оборудование необходимо регулярно проверять на качество изоляции.

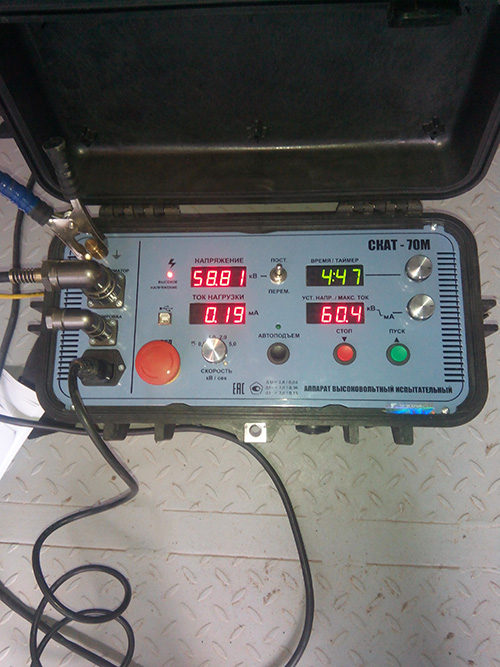

Испытание повышенным напряжением — одна из услуг, предлагаемых электролабораторией «ООО«МС-ГРУПП». У нас есть необходимое оборудование, квалифицированный персонал и уровень допуска, благодаря которым обследование будет выполнено качественно и быстро.

Обследование электрооборудования напряжением высоковольтных линий осуществляется опытными сотрудниками нашей лаборатории, имеющими специальный допуск и отметки в удостоверении. Задачей исследования является:

  • определение запаса прочности изоляции;
  • выявление возможных дефектов и аварийных участков.

Преимущество метода состоит в том, что многие дефекты не определяются другими способами (измерением сопротивления, влажности и т.д.) и могут нарушать работу электрооборудования.

При проведении исследования на оборудование подается ток той величины, которая установлена действующими нормами и соответствует классу изоляции данной техники. Ориентироваться в этом плане стоит на «Правила эксплуатации электроустановок-потребителей».

Испытание повышенным напряжением высоковольтных линий предполагает работу под высоким напряжением и должно проводиться в полном соответствии с нормами безопасности:

  1. Ограничивается допуск к проверяемой технике. Устанавливаются предупреждающие знаки и защитное заграждение.
  2. Проводится заземление оборудования (пультов управления, электрооборудования и т.д.).
  3. После испытаний кабель и другой емкостный объект необходимо заземлить, так как даже спустя некоторое время в нем может сохраняться заряд, опасный для жизни.
  4. Испытания проводят, используя резиновый коврик и перчатки.
  5. Нужно проверить исправность испытательного оборудования.

Испытание электрооборудования предполагает:

  • Подготовку установки к испытаниям (отключение трансформаторов, кабелей, разрядников, которые необходимо заземлить).
  • Очистку установки от загрязнений, излишней влажности и пыли.
  • Измерение мегаомметром сопротивления изоляции (при напряжении 2,5кВ).
  • Подачу на установку тока строго определенной нормативами величины.
  • Проведение измерений и внесение данных в документацию.

Результаты проверки считаются положительными, т.е. качество изоляции признается соответствующим, когда при подаче повышенного напряжения:

  • отсутствовал пробой, поверхностные разряды;
  • не было перекрытия по поверхности;
  • не зафиксирован ток утечки больше, чем обычно;
  • не было перегретых участков из-за диэлектрических потерь.

Если наблюдался хотя бы один из вышеназванных эффектов, то изоляция признается несоответствующей. Если у вас есть дополнительные вопросы или вы желаете заказать услугу, обращайтесь в нашу электролабораторию. Мы будем рады вам помочь!

Измерение полного сопротивления петли «фаза-нуль» – это распространенный тип исследования кабельной линии. Выполняется он с целью выяснения предельного тока КЗ на исследуемой линии и для подтверждения правильного выбора защитного автомата.

Данный тип испытаний важен для всех организаций, которые устанавливают и используют кабельные линии и электрооборудование. Выполняются такие исследования в соответствии с графиком планово-предупредительных мероприятий и согласно предписанию контролирующих организаций. Периодичность их проведения зависит от типа здания и составляет:

  • для обычных объектов – офисов, жилых зданий, административных сооружений и пр. – минимум раз в 3 года;
  • для промышленных объектов, составляющих опасность для окружающей среды – минимально раз в год.

Замер петли «фаза-ноль» позволяет убедиться в надежности используемых автоматических выключателей и своевременно принять меры для недопущения аварий. Итоги проведенных замеров вносятся в протокол технического отчета и хранятся до дальнейших проверок. Это дает возможность сопоставить итоги испытаний в различные эксплуатационные периоды и принять необходимые меры для обеспечения безопасной эксплуатации и эффективной работы электрооборудования.

Корпуса электрических машин, трансформаторов, светильников и другие нетоковедущие части могут оказаться под напряжением при замыкании на корпус. Если корпус не заземлен, то прикосновение к нему также опасно, как и прикосновение к фазе. При заземлении корпуса ток через тело человека при его прикосновении к корпусу будет тем меньше, чем меньше ток замыкания на землю и сопротивление цепи заземления и чем ближе человек стоит к заземлителю. Защитное заземление представляет собой заземляющее устройство. Заземляющее устройство — это совокупность проводников и заземлителей. Заземлитель — это проводник или совокупность металлических соединенных проводников, находящихся в соприкосновении с землей.

При повреждении изоляции или потери изоляционных свойств, корпуса электрических машин и аппаратов и других нетоковедущих металлических частей могут оказаться под напряжением при замыкании на корпус. Если при пробое, корпуса электрических машин и аппаратов не заземлены, то прикосновение к ним также опасно, как и прикосновение к фазе. Защитное заземление выполняют как раз для того, чтобы избежать и исключить эту опасность. Защитное заземление – это преднамеренное электрическое соединение с землей нетоковедущих металлических частей, которые могут оказаться под электрическим напряжением. Защитное заземление представляет собой заземляющее устройство. Заземляющее устройство — это совокупность проводников и заземлителей. Заземлитель— это проводник или совокупность металлических соединенных проводников, находящихся в соприкосновении с землей. Заземляющий проводник осуществляет соединение заземлителей с заземляемой частью электрооборудования (электроустановки). Заземляющие проводники присоединяют к корпусам оборудования сваркой или болтовым соединением с обеспечением доступности для контроля или переделки при ухудшении контакта.

В соответствии с ПТЭЭП, периодичность проверки состояния заземляющих устройств (контура заземления) определяется графиком планово-профилактических работ (ППР), который утверждается техническим руководителем Потребителя. На основании п. 2.7.9. ПТЭЭП, визуальный осмотр видимых частей заземляющих устройств должен проводится не реже 1 раза в 6 месяцев. Осмотр с выборочным вскрытием грунта должен проводится не реже одного раза в 12 лет.

Периодичность измерения сопротивления заземляющего устройства проводят в соответствии с приложением 3, п. 26. «Заземляющие устройства», а именно:

  1. Заземляющее устройство опор воздушных линий электропередачи напряжением до 1000 В — не реже 1 раза в 6 лет, и для ВЛ выше 1000 В — не реже 1 раза в 12 лет.
  2. Заземляющее устройство электроустановок в соответствии с графиком планово-профилактических работ (ППР), но не реже 1 раза в 12 лет.

Величина сопротивления заземляющего устройства нормируется «Правилами устройства электроустановок» (ПУЭ) и ПТЭЭП эта величина для электроустановок до 1000 В с глухозаземленной нейтралью не должна превышать 4 Ом при напряжении 380 В (220 В).

Результаты измерений заносятся в протокол проверки сопротивлений заземлителей и заземляющих устройств. В конце, в протокол проверки сопротивления изоляции вносится заключение о соответствии измеренных результатов требованиям соответствующих нормативных документов.

Для проведения приемо-сдаточных испытаний должна быть представлена необходимая проектная документация об испытуемой электроустановке и необходимая заводская документация (сертификаты, инструкции и т. д.).

В ходе осмотра и испытания должны быть приняты меры предосторожности, что-бы избежать возникновения опасности для людей, повреждения имущества и установленного оборудования. Испытания должны проводиться квалифицированным персоналом. По завершению испытаний должен быть составлен протокол.

Периодический осмотр и испытание электроустановок выполняют с целью определения, что состояние электроустановки не ухудшилось на столько, чтобы представлять опасность при эксплуатации, и соответствует действующим нормативным документам.

Конкретные сроки испытаний и измерений параметров электрооборудования электроустановок определяет ответственный за электрохозяйство на основе Норм, ведомственной или местной системой планово-предупредительного ремонта (ППР) в соответствии с типовыми и заводскими инструкциями в зависимости от местных условий и состояния установок.

Для отдельных видов электрооборудования электроустановок, не включенных в Нормы, конкретные сроки и нормы испытаний и измерений параметров должен устанавливать ответственный за электрохозяйство на основе инструкций заводов-изготовителей и ведомственной или местной системы ППР.

Объем и периодичность испытаний и измерений электрооборудования в гарантийный период работы должны приниматься в соответствии с указаниями инструкции предприятий-изготовителей.

Измерение сопротивления изоляции кабельных линий:

  • Измерение производится мегаомметром на напряжение 2500 В. У силовых кабелей на напряжение 1 кВ и ниже значение сопротивления изоляции должно быть не ниже 0,5 МОм. У силовых кабелей на напряжение 2-500 кВ сопротивление изоляции не нормируется.

Испытание изоляции кабелей повышенным выпрямленным напряжением:

  • Испытание выпрямленным напряжением одножильных кабелей с пластмассовой изоляцией без брони (экранов), проложенных на воздухе, не производится.
  • После ремонтов, не связанных с перемонтажом кабеля, изоляция проверяется мегаомметром на напряжение 2500 В, а испытание повышенным выпрямленным напряжением не производится.
  • Для кабелей на напряжение до 35 кВ с бумажной и пластмассовой изоляций длительность приложения полного испытательного напряжения при приемосдаточных испытаниях составляет 10 мин, а в процессе эксплуатации - 5 мин.
  • Для кабелей с резиновой изоляцией на напряжение 3-10 кВ длительность приложения полного испытательного напряжения 5 мин. Кабели с резиновой изоляцией на напряжение до 1 кВ испытаниям повышенным напряжением не подвергаются.

Абсолютное значение тока утечки не является браковочным показателем. Кабельные линии с удовлетворительной изоляцией должны иметь стабильные значения токов утечки. При проведении испытания ток утечки должен уменьшаться. Если не происходит уменьшения значения тока утечки, а также при его увеличении или нестабильности тока испытание производить до выявления дефекта, но не более чем 15 мин.

Испытание изоляции повышенным напряжением промышленной частоты.

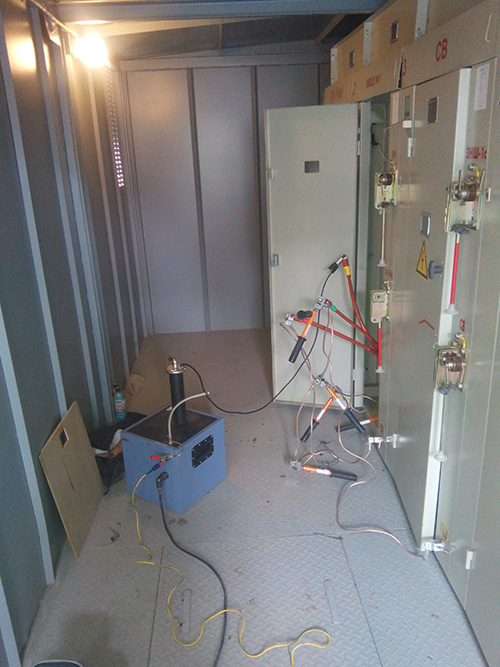

Испытание производится в два этапа - сначала производится пофазное испытание основной изоляции выключателя, затем производится испытание выключателя «на разрыв». Для проведения испытания основной изоляции выключатель, также, как и в опыте измерения сопротивления изоляции, включается, все фазы заземляются.

Подготавливается испытательная установка, подключается к испытуемому объекту. Снимается установленное ранее заземление. Производится плавное поднятие напряжения до необходимого уровня (напряжение поднимается скачком до 1/3 необходимой величины, затем увеличение производится плавно со скоростью 1-2 кВ в секунду вплоть до необходимого у испытательного напряжения), напряжение выдерживается в течение 1 минуты, и, затем, плавно понижается до нуля. На испытанную фазу выключателя устанавливается заземление, испытательная установка отсоединяется и подключается к следующей фазе.

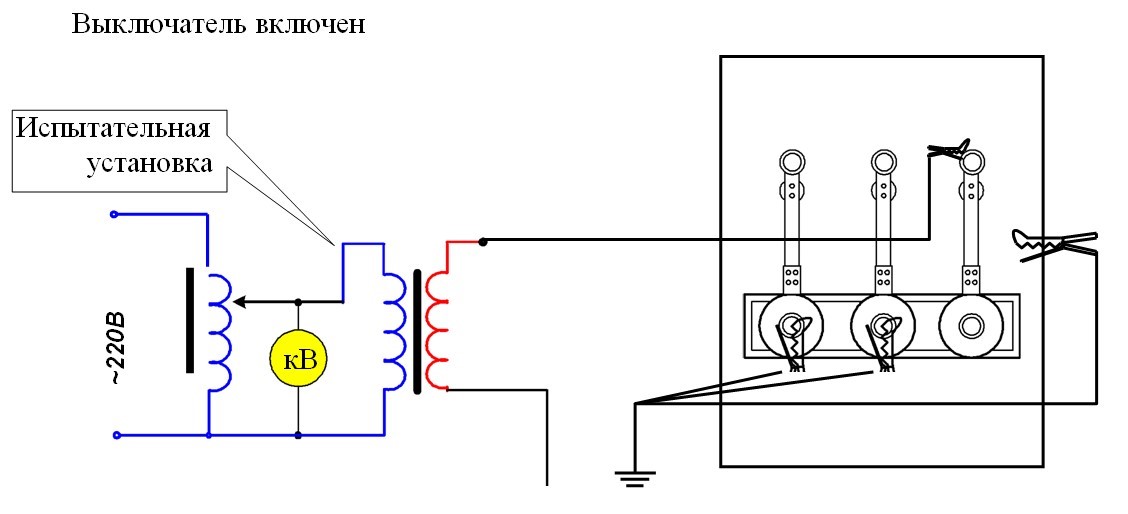

На рисунке 1 показана схема проведения испытания основной изоляции масляного выключателя на выкатном элементе напряжением промышленной частоты. Для проведения испытания выключателя «на разрыв» собирается аналогичная схема, только в этом случае выключатель отключён, фаза объединены, с одной стороны установлено заземление, а на другую сторону выключателя подаётся испытательное напряжение. Смысл испытания выключателя «на разрыв» - проверка изоляционных свойств масла в баке. Если с маслом всё нормально - испытание пройдёт успешно.

Рисунок 1. Испытание изоляции силовых частей выключателя на выкатном элементе повышенным напряжением промышленной частоты.

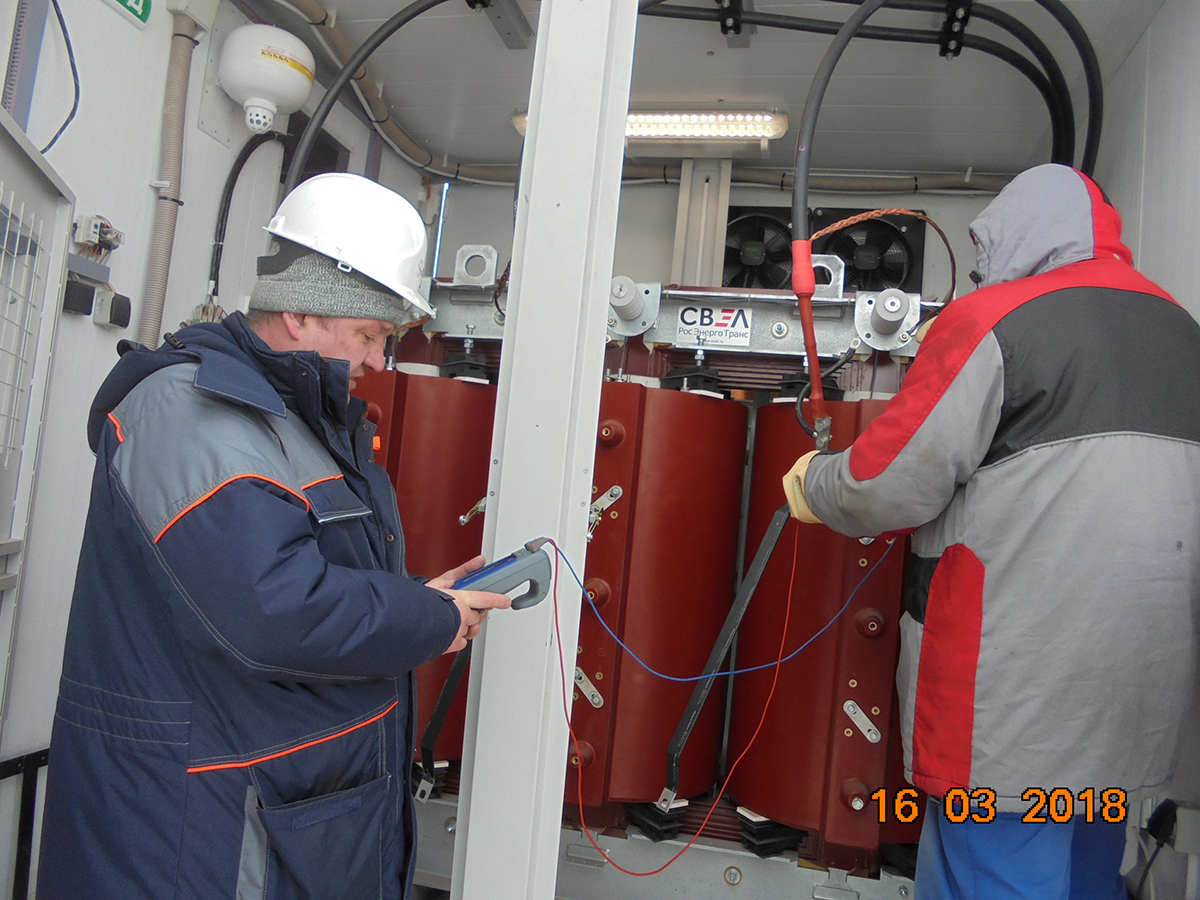

Испытание внутренней изоляции трансформатора должно производиться, как правило, на собранных трансформаторах (установлены постоянные вводы, залито масло, крышки трансформатора закрыты на болты). Перед испытанием производится проверка сопротивления изоляции мегаомметром.

Испытанию повышенным напряжением промышленной частоты подвергается изоляция обмоток трансформатора вместе с вводами. Испытание повышенным напряжением изоляции обмоток маслонаполненных трансформаторов не обязательно.

Испытание сухих трансформаторов обязательно и производится по нормам для аппаратов с облегченной изоляцией.

Испытанию повышенным напряжением промышленной частоты подвергается также изоляция доступных стяжных шпилек, прессующих колец и ярмовых балок. Испытания следует производить в случае осмотра активной части. Испытательное напряжение 1 - 2 кВ. Продолжительность испытания 1 мин.

Испытанию подвергается изоляция каждой из обмоток. Все остальные выводы других обмоток, включая выводы расщепленных ветвей обмоток, заземляют вместе с баком трансформатора. Подлежат заземлению и зажимы измерительных обмоток встроенных трансформаторов тока, выводы измерительных обкладок вводов (при наличии их на силовом трансформаторе). При производстве испытаний трансформаторов температура изоляции обмоток не должна быть выше 40 ?С. Внутренняя изоляция масляного трансформатора считается выдержавшей испытание на электрическую прочность, если при испытании не наблюдалось пробоя или частичных нарушений изоляции, которые определяются по звуку разрядов в баке, выделению газа и дыма и по показаниям приборов (амперметра, вольтметра).

Прогрузка автоматических выключателей – это проверочные работы, в процессе которых исследуется срабатывание расцепителей автоматов. В ходе таких испытаний измеряется время отключения автомата при заданном значении тока, которое должно быть выше номинального значения. Параметры расцепления контролируются согласно требованиям ГОСТ Р 50345-99. Дополнительно в ходе таких работ контролируется соответствие используемых аппаратов проектной документации, затяжка контактов и качество монтажа.

Автоматические выключатели оберегают распределительные сети и электроприемники в критических ситуациях, при нарушении целостности изоляционного слоя. Для этого они содержат расцепители от высоких токов. Когда через автомат проходят токи перегрузки и КЗ, превышающие номинальное значение, он отключается при помощи электромагнитных или тепловых расцепителей.

Проверка срабатывания автоматических выключателей выполняется при частоте 50±5 Гц. Испытываемое устройство устанавливается вертикально и отключается от сети. Далее выполняются следующие работы:

  • Согласно инструкции производителя применяемого нагрузочного устройства, собирается схема испытаний его расцепителей.
  • Проверяется срабатывание выключателей при перегрузке. Электромагнитные устройства должны срабатывать без временной выдержки, а комбинированные: при перегрузке – с выдержкой, имеющей обратную зависимость от тока, а при КЗ – без выдержки. Во всех полюсах автомата встроены отдельные элементы, действующие на единый расцепитель. Поэтому испытания расцепителей автоматических выключателей включают в себя контроль каждого элемента.
  • При одновременном испытании множества автоматов контроль элементов по начальному току проходит слишком долго. Поэтому лучше проверять тепловые элементы током, в 2–3 раза превышающим номинальное значение, и нагружать одновременно все полюса. Если элемент не срабатывает, прибор непригоден к применению и последующим проверкам не подвергается.
  • У тепловых элементов исследуются тепловые показатели при нагрузке повышенным током сразу всех полюсов, которые последовательно соединяются между собой.
  • При контроле электромагнитных моделей, не содержащих тепловых элементов, устройство включается вручную, и подбирается ток, при значении которого прибор выключится. Затем ток уменьшается до нулевого значения, и аналогично исследуются электромагнитные компоненты во всех других полюсах.
  • Итоги исследований заносятся в протокол.



Проверка наличия цепи между заземлителем и заземляемыми элементами – это вид испытания, в ходе которого проверяется надежность «обнуления» металлических конструкций (корпусов электрических щитов, электродвигателей, корпусов светильников и заземляющих контактов розеток).

Данная услуга необходима всем организациям, эксплуатирующим и монтирующим электроустановки и кабельные сети. Этот вид испытания проводится согласно графику планово-предупредительных работ по предписанию МЧС России, Ростехнадзора и других организаций, контролирующих состояние электрических сетей. Проверка проводится не реже 1 раза в 3 года для объектов административного назначения: школ, объектов ЖКХ, жилых зданий, офисных зданий. Для опасных производственных объектов испытание проводится не реже 1 раза в год.

Цель данного испытания - выявить, надежно ли заземлены конструкции, которые в процессе эксплуатации могут попасть под напряжение в связи с нештатными ситуациями. Надежное «обнуление» исключает поражение обслуживающего персонала или сотрудников организации электрическим током, поэтому данный параметр имеет одно из важнейших значений.

Результатом выполнения данного испытания является протокол технического отчета. В составе технического отчета протокол хранится в службе главного энергетика до следующих испытаний. В документе отмечены проверяемые элементы, значения переходных сопротивлений, а также заключения по результатам проверки испытаний.

Проверка цепи между заземлителями и заземленными элементами должна проводиться регулярно, для этого к проверяемым объектам необходимо обеспечить соответствующий доступ. Согласно действующим нормам для плановой и экстренной проверки всегда должны находиться в свободном доступе для специалистов как основные магистрали заземления, так и их ответвления внутри зданий и снаружи. Однако, нарушением правил не является отсутствие доступа к нулевым жилам и оболочкам кабеля, армированным частям железобетонных конструкций, защитным проводникам, проложенным как в изоляционных коробах, так и внутри строительных объектов.

Дифференциальные автоматы представляют собой защитные устройства, которые успешно сочетают в себе качества УЗО и обычного автомата. Дифференциальный автомат предназначен для защиты оборудования, а также обслуживающего персонала в экстренных случаях, когда, например, повреждена изоляция элементов электроустановок, которые не являются токопроводящими. Таким образом, дифференциальные автоматы, также, как и УЗО защищают людей от поражений электрическим током во время рабочего процесса, предохраняют электрическое оборудование от повреждений в результате воздействия коротких замыканий или в результате скачков напряжения, образующихся в широком диапазоне.

Поэтому проведение регулярных проверок и испытаний УЗО и дифференциальных автоматов является обязательным мероприятием, способным поддерживать нормальную производственную деятельность любого предприятия. Сроки, порядок и методики проверки УЗО установлены соответствующими нормативами.

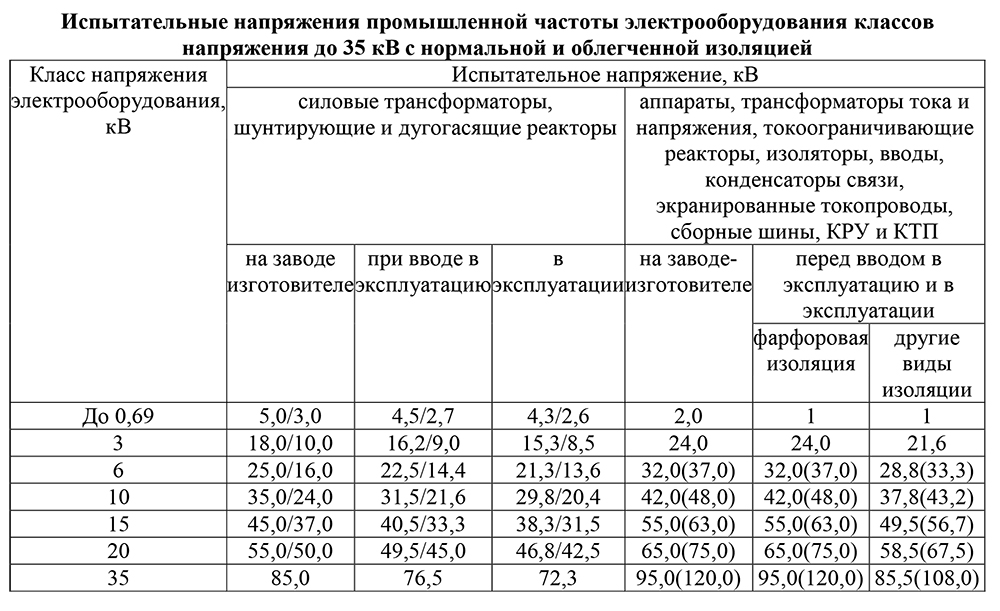

Значения испытательного напряжения основной изоляции приведены в таблице ниже. Длительность испытания трансформаторов тока с фарфоровой внешней изоляцией - 1 мин, с органической изоляцией - 5 мин.

Допускается проведение испытаний трансформаторов тока совместно с ошиновкой. Трансформаторы тока напряжением более 35 кВ не подвергаются испытаниям повышенным напряжением.

Испытание повышенным напряжением изоляции вторичных обмоток.

Значение испытательного напряжения для изоляции вторичных обмоток вместе с присоединенными к ним цепями принимается равным 1 кВ.

Продолжительность приложения испытательного напряжения - 1 мин.
